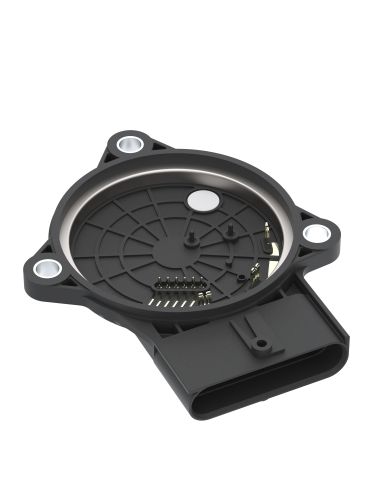

Wir fertigen präzise technische Kunststoff-Metallverbundteile aus allen gängigen thermoplastischen Werkstoffen sowie bondfähigen Bandoberflächen, legierten und unlegierten Stanzbändern.
Der intelligente Verbund von Kunststoff und Metall erfüllt die hohen Anforderungen für die vielfältigsten Produktbereiche: Automobil, E-Mobilität in PKW, Elektrotechnik, Maschinenbau, E-Bike und vielen weiteren Anwendungen.
Sichere Fertigungsprozesse durch hochpräzise Spritzgiessmaschinen der Marken Arburg und Engel sind das Fundament unserer hohen Produktqualität. Kunststoff-Metallverbundteile mit umspritzter Elektronik fertigen wir in unserem ESD-Bereich. Das Teilespektrum reicht bei Kunststoff-Metallverbundteilen von 2 bis 150 cm³ Teilevolumen und Schließkräften mit bis zu 300 kN (~300 t).
Besonders stolz sind wir auf unsere hohe Expertise in der Auslegung von Leiterbahn- und Vorumspritzlingskonzepten.
Unserem Anspruch als Systemintegrator werden wir durch eine enge Kooperation mit unseren Kunden und unserer umfangreichen Erfahrung sowohl im Spritzgießen von Kunststoffen als auch der Stanzteilherstellung gerecht. Synergieeffekte können wir so optimal nutzen. Dabei ist es für uns selbstverständlich, höchste Qualität mit bester Wirtschaftlichkeit zu vereinen.

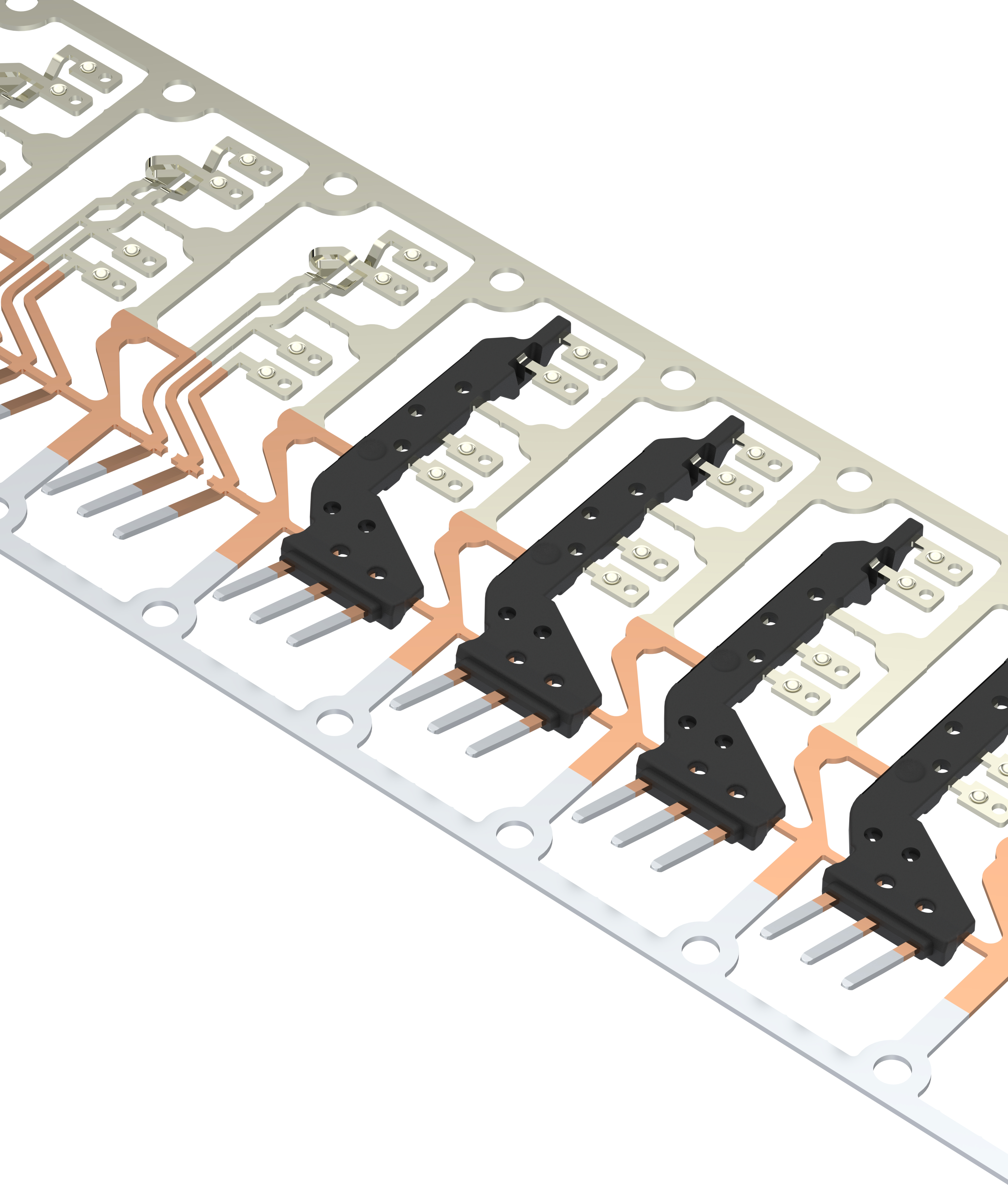

Bei der Umspritzung von Stanzgittern greifen wir auf 35 Jahre Erfahrung zurück. „Reel-to-Reel“ oder freifallend, automatisiert oder manuell. Wir konzipieren Spritzguss-und Stanztechnik in verketteten Bandanlagen. Damit steigern wir die Wirtschaftlichkeit und garantieren Effizienz für Großserien.“
Durch unsere maßgeschneiderte und in Eigenkonstruktion und -bau gefertigten Bandanlagensysteme – oft auch als Reel-to-Reel-Anlagen bezeichnet – garantieren wir Ihnen maximale Flexibilität und Wirtschaftlichkeit.
Bei der Bandanlagentechnik wird das Biegen, Frei-/Fertigstanzen und/oder Trennen von filigranen Stanzgittern vor und nach dem Spritzguss-Vorgang integriert. Diese Verkettung von Spritzen und Stanzen garantiert die beste Wirtschaftlichkeit bei bandumspritzten Kontaktteilen und Vorumspritzlingen.
Stecker und Kontaktelemente für verschiedenste Anwendungen:
+ Leiterplatinen für Brems- und Steuerungssysteme
+ Steuerungs- und Leistungselektronik
+ Energierückgewinnungssysteme
+ Kunststoff- Metall- Hybridbaugruppen oder Kunststoff-Metall- Verbundteile
Hochpräzise Kunststoffspritzgussteile von psm protech finden sich in der Automobilindustrie, der Elektrotechnik und dem Maschinenbau wieder.
psm protech ist Ihr Ansprechpartner für hochwertige technische Kunststoffspritzgussteile.
Durch unseren eigenen Werkzeugbau achten wir bereits in der Konstruktionsphase auf geringen Korrektur- und Abstimmungsaufwand. Moderne Simulations- und Analyseverfahren wie Mould-Flow-Berechnungen kommen auf unserem hausinternen Cluster zum Einsatz. Dies erlaubt uns kürzeste Korrekturzeiten bei gleichzeitig höchsten Qualitätsstandards.
Wir besitzen eine langjährige Erfahrung in der Verarbeitung aller gängigen Kunststoffsysteme auf thermoplastischer Basis. Hochtemperaturkunststoffe (PPS) mit hohem Glasfaseranteil gelten bei uns als Standard in der Verarbeitung.
Unsere Spritzmaschinen verfügen über Zuhaltekräfte bis 300t. Auf unseren Spritzmaschinen können wir Schussvolumen bis 300 cm3 realisieren. Selbstverständlich färben wir Ihre Kunststoffe im in-situ-Verfahren ein.
Die Fertigung unserer technischen Kunststoffspritzgussteile erfolgt auf modernen vertikalen und horizontalen Spritzgussmaschinen mit einer zentralen Granulatversorgung. Auf Wunsch fertigen wir auch unter ESD-Bedingungen und/oder Reinraumbedingungen.

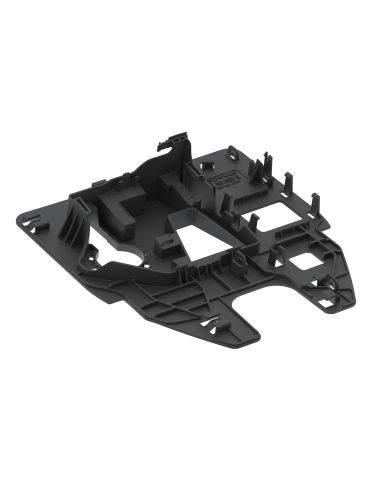

Unsere Kunststoffspritzgussteile
- hochgenaue Strömungsventile für pneumatische Bremssysteme
- Gehäusedeckel
- Kunststoffschrauben
- Thermomanagementsysteme im Motorbereich
- Kunststoffspritzgussteile zur internen Weiterverarbeitung (Outsert-Technik)
Wir verarbeiten alle gängigen (un-)verstärkten technischen Kunststoffe sowie Hochleistungskunststoffe. Wir setzen in nahezu allen Werkzeugen die Heißkanaltechnik ein.
Alle thermoplastischen Kunststoffe
- Standard-Thermoplaste (ABS, PC, PP, PPE)
- Konstruktions-Thermoplaste (PA, PBT, POM)
- Hochtemperatur-Thermoplaste (PPS)
- Thermoplastische Elastomere (TPE/TPV)
- Faserverstärkte Werkstoffe
- EMV-verstärkende Kunststoffe
- u.v.m.
Wir nutzen dazu Spritzgießmaschinen von Arburg und Engel
- Spritzteilegewicht von 2g – 300g
- Maschinen-Schließkräfte bis 300t

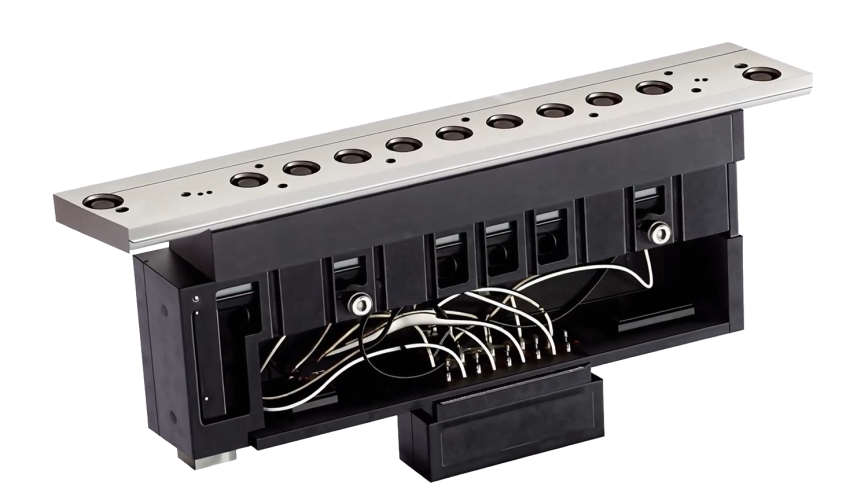

Bei uns finden Sie individuelle maschinell oder manuell gefertigte Baugruppen für Ihre spezifischen Anforderungen.
Seit mehr als 30 Jahren sind wir Ihr leistungsstarker Partner für komplexe elektromechanische und rein mechanische Baugruppen aus Kunststoff-, Metall- und Elektrokomponenten.
Unsere Leistungen umfassen dabei die Beratung, Co-Entwicklung, die Konstruktion, den eigenen Werkzeug- und Sondermaschinenbau sowie die Montage komplexer Baugruppen.
Unsere Baugruppen montieren wir nach Ihren individuellen Vorgaben aus selbst gefertigten Stanz- und Kunststoff-Spritzgussteilen, umspritzten Stanzgittern, elektronischen Komponenten (Mikroschalter, Hallsensoren, Transistoren etc.) zu komplexen Vormontagebaugruppen von der Klein- bis hin zur Großserie (>3 Mio/a).
In verketteten Montagelinien werden die Einzelkomponenten zur Baugruppe zusammengefügt, die anschließend je nach Kundenanforderung einen EOL-Prüfzyklus (mechanische, akustische, elektrische Funktionstests uvm.) durchläuft.
Wir fertigen aktuell Baugruppen, die in Getriebeeinheiten, Plug-In-Hybriden, digitalen Fahrtenschreibern im Automobilbereich zum Einsatz kommen. Darüber hinaus kommen unsere Baugruppen im Maschinen- und Sonderanlagenbau zum Einsatz.

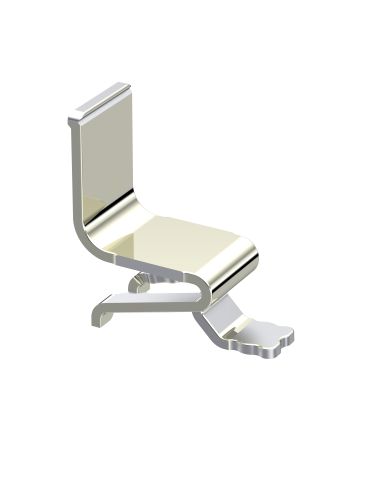

Ihre praktische Anwendung finden unsere Stanzteile in der Automobil-, Informations- und Kommunikationstechnik, des Weiteren im Bereich Elektronik und Elektrotechnik. Klassische Stanzteile sind Kontakte für Steckverbinder, Schalter oder Federkontakte für unterschiedlichste Anwendungen. In Steuergeräten übernehmen unsere Stanzbiegeteile beispielsweise die Stromleitungsfunktion.
Das Teilespektrum reicht von Stromschienen der verschiedensten Geometrien über Präzisionsstanzteile, die wir je nach Kundenwunsch als vereinzelte Teile, gegurtet oder am Band ausliefern, bis hin zu komplexen Stanzgittern, die dann in weiteren In-House-Verfahren weiterverarbeitet werden.
Wir verarbeiten Metalle wie z.B. Edelstahl, Bronze, Messing, Kupfer, mit Festigkeiten von bis zu 1.500 N/mm², sowohl legierte als auch unlegierte und bondierte Bänder kommen hierbei zum Einsatz. Das Spektrum der Blechstärken bewegt sich dabei von 0,05 bis 2,5 mm.
Unsere Stanzautomaten der Marke Bruderer verfügen über eine Presskraft von 300 bis 800 kN.
Unsere Hülsen werden beispielsweise zum Einpressen oder Einspritzen in Kunststoff- oder Metallgehäuse als kostengünstige Alternative zu kostenintensiven Dreh- und Tiefziehteilen eingesetzt.
Wir verarbeiten alle gängigen Buntmetall-, Aluminium-, Stahl- und Edelstahlbänder, ganz egal ob unbeschichtet, selektiv beschichtet und gestufte Bänder.
- Alle gängige Buntmetall-, Aluminium-, Stahl- und Edelstahlbänder von Materialen mit Zugfestigkeiten bis zu 1.500 N/mm2
- warm/kalt gewalzte Güten (auch mit Beschichtung)
- C-Stähle (auch vorvergütet)
- Edelstähle
- NE-Metalle und Legierungen
- Sonderlegierungen (z.B. Magnetweicheisen)
- galvanisch verzinnt, versilbert oder vergoldet
- Individuelle Oberflächenveredelung nach Kundenvorgabe
- Walzplattiertes AlSi
- Bondfähige Bandoberflächen
- Bandabmessungen: Materialstärken von 0,08 bis 2,5 mm
- Bondfähige Bandoberflächen
Inline Waschtechnik sowie 100% Kameraprüfung durch Prüfzelle.
